PSA nitrogengeneratorer i kjemiske eksplosjonssikre soner: en ny målestokk

Hvorfor inertgassbeskyttelse har blitt ikke-omsettelig i kjemiske anlegg

Kjemiske prosessmiljøer er iboende flyktige. Tilstedeværelsen av brennbare løsningsmidler, reaktive mellomprodukter og brennbart støv betyr at selv en kortvarig oksygeninntrengning i et forseglet fartøy, rørledning eller lagertank kan utløse katastrofale konsekvenser. Tradisjonelle branndempende og eksplosjonsforebyggende metoder - ventilasjonskontroller, jordingssystemer, gnistsikkert utstyr - adresserer antennelseskilder, men de eliminerer ikke selve oksidasjonsmidlet.

Inertgass-teppe løser problemet ved roten. Ved å fortrenge oksygen med et inert medium - typisk nitrogen - under terskelen som kreves for å opprettholde forbrenning (vanligvis under 8 % O2 etter volum for de fleste hydrokarbonmiljøer), kan anlegg gjøre eksplosive atmosfærer kjemisk inert uavhengig av antennelsesrisikoen. Denne tilnærmingen er i økende grad kodifisert i internasjonale standarder som ATEX, IECEx og NFPA 69, som nå eksplisitt anerkjenner kontinuerlig inertering som en primær eksplosjonsforebyggende metode snarere enn et tilleggstiltak.

Utviklingen fra periodiske nitrogensylinderleveranser til kontinuerlig generering på stedet markerer et strukturelt skifte i hvordan kjemiske anlegg nærmer seg denne utfordringen – og PSA-nitrogengeneratorer sitter i sentrum av denne overgangen.

Hvordan PSA-teknologi leverer kontinuerlig, høyrent nitrogen på forespørsel

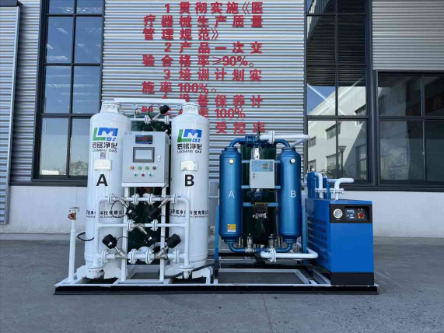

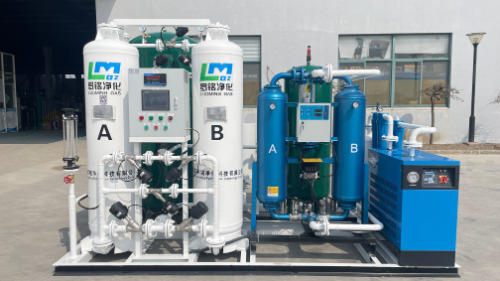

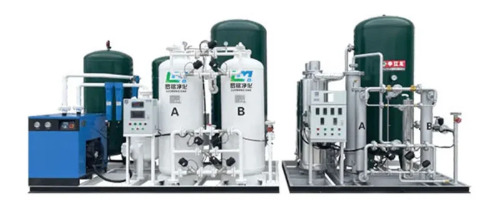

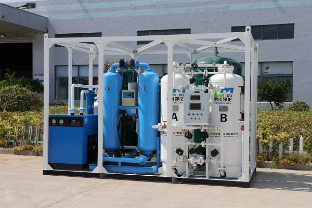

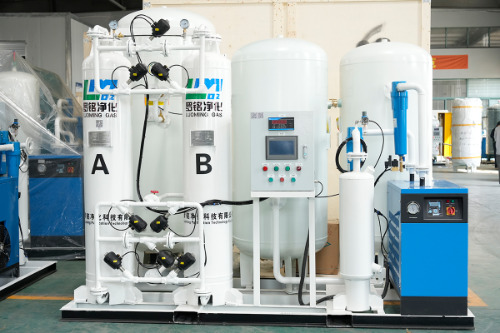

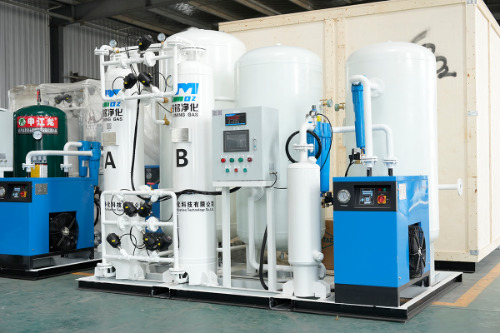

Pressure Swing Adsorption (PSA) er en gassseparasjonsprosess som utnytter den differensielle adsorpsjonsaffiniteten til materialer - oftest karbonmolekylsikt (CMS) - for oksygen- og nitrogenmolekyler under varierende trykkforhold. I et typisk PSA-system med to tårn:

1. Trykkluft kommer inn i tårn A under forhøyet trykk; oksygen, karbondioksid og vanndamp adsorberes selektivt av CMS-sjiktet.
2. Nitrogen med høy renhet passerer gjennom og samles i en buffertank for levering til prosessen.
3. Mens tårn A produserer, gjennomgår tårn B regenerering ved nesten atmosfærisk trykk, og frigjør adsorberte gasser og gjenoppretter adsorpsjonskapasiteten.
4. Tårnene sykler kontinuerlig – vanligvis hvert 60.–120. sekund – og sikrer en uavbrutt nitrogenstrøm.

Moderne PSA-systemer designet for kjemiske eksplosjonssikre soner er konstruert for å levere nitrogenrenhet fra 99,0 % til 99,999 % , med strømningshastigheter som kan skaleres fra noen få Nm³/t for små reaktorer til tusenvis av Nm³/t for rense- og teppesystemer i raffineriskala. Det avgjørende er at renhetsnivået kan justeres i sanntid – slik at operatører kan skru ned til 99,5 % for generelle renseapplikasjoner eller øke til 99,99 % for oksygensensitiv katalysatorbeskyttelse, uten å stoppe produksjonen.

Brukspraksis: Utplassering av PSA-nitrogengeneratorer i sone 1 og sone 2 klassifiserte områder

Integrering av en PSA nitrogengenerator inn i et farlig område klassifisert som ATEX sone 1 eller sone 2 (eller NEC klasse I, divisjon 1/2 i nordamerikanske rammer) innebærer mer enn å velge en teknisk egnet maskin. Utplasseringen må tilfredsstille både prosesstekniske krav og områdeklassifiseringsbegrensningene samtidig.

Utstyrsplasseringsstrategi

I de fleste installasjoner, selve PSA-generatoren er plassert utenfor den farlige sonen — i et trygt område eller innenfor en trykkbeholder — med bare nitrogentilførselsrørene som kommer inn i det klassifiserte området. Dette arrangementet eliminerer behovet for å sertifisere hele generatoren for eksplosjonssikker service, reduserer kapitalkostnadene og forenkler vedlikeholdstilgangen. Der stedsbegrensninger gjør fjernplassering upraktisk, brukes Ex-klassifiserte kapslinger (Ex d, Ex p eller Ex e avhengig av komponentkategorien) for å beskytte elektriske komponenter som kontrollpaneler, magnetventiler og sensorer.

Kontinuerlig oksygenovervåking som en sikkerhetslås

En PSA-nitrogengenerator som opererer i eller i nærheten av en kjemisk eksplosjonssikker sone må integreres med en sanntids oksygenanalysator – både ved generatorens utløp og ved kritiske leveringspunkter i prosessen. Hvis utløpsrenheten synker under settpunktet (f.eks. på grunn av CMS-forringelse, kompressorfeil eller unormal etterspørselsøkning), omdirigerer en automatisk avledningsventil off-spec nitrogen for å ventilere i stedet for å la det komme inn i den beskyttede sonen. Denne oksygenrenhetslåsen er en obligatorisk funksjon i enhver arkitektur med sikkerhetsinstrumentert system (SIS) som er i samsvar med IEC 61511.

Etterspørselsresponsiv flytkontroll

Kjemiske prosesser er sjelden steady-state. Batch-reaktorer laster og losser; lagringstanker puster med endringer i temperatur og produktnivå; rensesekvenser bruker store volumer i korte støt. PSA-systemer designet for disse miljøene inkluderer frekvensomformere (VFD) på luftkompressoren, kombinert med buffertankstørrelse beregnet for å absorbere toppbehov uten renhetsavvik. Resultatet er et system som reagerer dynamisk på prosessetterspørsel og samtidig opprettholder en konstant positivt trykk nitrogen teppe – et grunnleggende krav for å hindre luftinntrenging under trykkavlastende hendelser.

Operasjonell økonomi: Hvorfor PSA-generering på stedet omdefinerer kostnadene ved sikkerhet

Historisk har kjemiske anlegg hentet nitrogen fra bulkvæskeleveranser eller høytrykkssylindermanifolder - en modell som introduserer både forsyningskjederisiko og betydelige livssykluskostnader. Et anlegg som forbruker 500 Nm³/h nitrogen kontinuerlig vil over en femårsperiode bruke vesentlig mer på levert gass enn på kapital- og driftskostnadene til et tilsvarende PSA-system. Uavhengige livssyklusanalyser viser konsekvent tilbakebetalingsperioder på 18–36 måneder for middels til store kjemiske anlegg som går over fra levert nitrogen til PSA-generering på stedet, med løpende besparelser på 40–70 % på nitrogenkostnadene deretter.

Utover direkte kostnader eliminerer generering på stedet sikkerhets- og logistikkrisikoen forbundet med lagring av flytende nitrogen i bulk – inkludert kryogene forbrenningsfarer, trykkavlastningshendelser og leveringsplanavhengigheter som kan tvinge produksjonsstans. For eksplosjonssikre soneapplikasjoner der nitrogentilgjengelighet er et sikkerhetskritisk hjelpemiddel i stedet for en valgfri prosessinngang, er denne forsyningsmotstandskraften uten tvil mer verdifull enn kostnadsbesparelsen alene.

Moderne PSA-enheter har også funksjoner for fjernovervåking – overføring av renhets-, flyt-, trykk- og utstyrshelsedata til anleggets DCS- eller SCADA-systemer – som muliggjør prediktivt vedlikehold og reduserer ikke-planlagt nedetid. CMS sengelevetid, typisk 5–10 år under riktige driftsforhold, kan utvides ytterligere gjennom innløpsluftfiltrering og fuktighetskontroll, noe som gjør PSA-nitrogengeneratorer til de verktøyene med lavest vedlikehold i et kjemisk anleggs aktivaportefølje.

Sette den nye standarden: Hvordan den beste PSA-nitrogenbeskyttelsen ser ut

Konvergensen av strammere regulatoriske standarder, økende forsikringskrav for eksplosjonssikre kjemiske anlegg, og den demonstrerte påliteligheten til moderne PSA-teknologi har effektivt etablert en ny grunnlinje for inertgassbeskyttelse. Fasiliteter som fortsatt er avhengige av periodiske nitrogenspylinger, manuelle sylinderbytte eller underdimensjonerte teppesystemer er i økende grad ute av samsvar – ikke bare med eksterne standarder, men med de interne risikotoleranserammene til forsikringsselskaper og bedriftens HMS-funksjoner.

Det som kjennetegner et best-i-klassen PSA-nitrogenbeskyttelsessystem for kjemiske eksplosjonssikre soner inkluderer:

• Kontinuerlig, uavbrutt nitrogentilførsel med null avhengighet av ekstern logistikk
• Automatisk renhetsverifisering og avledning sammenkoblet med SIS
• ATEX/IECEx-klassifiserte elektriske komponenter for alt utstyr innenfor klassifiserte soner
• Etterspørselsresponsiv flytstyring å håndtere batch og forbigående prosessforhold
• Full integrasjon med anlegg DCS/SCADA for fjernovervåking, alarmering og revisjonsspor
• Dokumentert samsvar med NFPA 69, EN 1825 eller gjeldende regionale eksplosjonsforebyggende standarder

Ettersom kjemiske anlegg møter økende press for å demonstrere proaktiv styring av eksplosjonsrisiko – fra regulatoriske organer, forsikringsselskaper og i økende grad fra nedstrømskunder som utfører revisjoner i forsyningskjeden – har PSA-nitrogengeneratorer flyttet seg fra et kostnadsoptimaliseringsverktøy til et kjerneelement i prosesssikkerhetsinfrastrukturen. Referansen har endret seg: kontinuerlig inertgassbeskyttelse på stedet er ikke lenger premiumalternativet. Det er forventet standard.
